Produkta pārskats

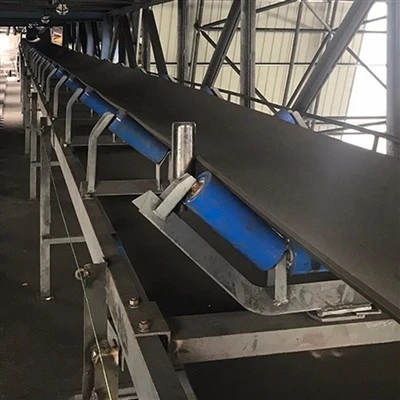

Lieljaudas-tērauda auklas konveijera lente, kas izstrādāta lielas-spriegojuma, lielas-attāluma pārvadāšanai. Izmanto augstas -stiprības cinkota tērauda auklas, kas iestrādātas specializētos gumijas maisījumos, lai izturētu smagu triecienu, augstu abrazivitāti un nepārtrauktas darbības slodzes ieguves, karjeru izstrādē un ostu iekārtās. Paredzēts zemam pagarinājumam un izcilai caurlaidībai ekstremālos ekspluatācijas apstākļos.
Galvenās iezīmes
Augsta stiepes izturība:Nepārtrauktas vērtības līdz pat St 5400 N/mm, atbalsta īpaši-tālos attālumus no centra-līdz{3}}centram.
Zems pagarinājums:Darbības pagarinājums zem 0,25 procentiem, līdz minimumam samazinot braukšanas-prasības palaišanas laikā un lielas slodzes pārspriegumu.
Izcila adhēzija:Augsta dinamiskā savienojuma izturība starp gumijas un cinkota atvērtā-spirālveida tērauda auklām, novēršot auklas izvilkšanu-un progresējošu atslāņošanos.
Izcila nodilumizturība un triecienizturība:Pārklājuma maisījumi, kas izstrādāti tā, lai tie izturētu asu akmeņu un rūdu radītu rašanos, plīsumu un lielu{0}}abrazīvu nodilumu.
Lieliska caurlaidība:Elastīgā šķērsvirziena konstrukcija nodrošina augstus leņķus (līdz 45 grādiem) bez malu izliekuma vai izsekošanas problēmām.
Tehniskās specifikācijas
|
Tehniskais parametrs |
Standarta diapazons / specifikācija |
Testa standarts |
|
Stiepes stiprības klase (St) |
St 500 – St 5400 N/mm |
ISO 1528/ISO 15236 |
|
Jostas platums |
800 mm – 2400 mm (līdz 2800 mm pēc pasūtījuma) |
ISO 523 |
|
Vāka biezums (augšā/apakšā) |
4,0 mm – 15,0 mm / 3,0 mm – 8,0 mm |
ISO 37/ISO 4649 |
|
Gumijas pārklājuma pakāpes |
DIN Y, DIN W, DIN X, DIN M, MSHA{0}}apstiprināts (liesmu slāpējošs) |
DIN 22102/ISO 10247 |
|
Vada diametrs |
2,5 mm – 11,5 mm |
ISO 1528 |
|
Vada piķis |
6,0 mm – 30,0 mm |
Ražotāja Spec |
|
Gumijas-uz-vada saķere |
>= 12.0 kN/m (novecojis/nelietots) |
ISO 7622-2 / EN ISO 7623 |
Jostas struktūra
[ Augšējā pārsega gumija (nodilumizturīga/triecienizturīga)]
[ Augšējā spilvena gumija (pārrāvuma slānis / adhēzijas slānis)]
[Cinkota tērauda auklas (garenvirziena stiepes elementi)]
[ Apakšējā spilvena gumija (saķeres slānis)]
[ Apakšējā pārsega gumija (izturīga pret berzi / nodilumizturīga)]
Augšējais vāks:Iztur tiešu materiāla triecienu un noberšanos; biezums un savienojuma pakāpe izvēlēta, pamatojoties uz gabaliņu izmēru un abrazivitāti.
Spilvena gumija (starpslānis):Pilnībā iekapsulē tērauda auklas, nofiksējot tās pozīcijā un absorbējot bīdes spriegumus skriemeļa locīšanas laikā.
Tērauda auklas:Atvērtas konstrukcijas, cinka-cinkotas augstas{2}}oglekļa tērauda stiepļu troses, kas nodrošina garenisko stiepes izturību un izturību pret koroziju.
Apakšējais vāks:Saskarnes ar tukšgaitas ruļļiem un piedziņas skriemeļiem; izstrādāts zemai rites pretestībai un izturībai pret berzes karstumu.
Materiāli un konstrukcija
Tērauda auklas stieple:High-carbon structural steel wire (tensile strength >= 2160 MPa), pilnībā cinkots atbilstoši ASTM B6/ISO 7980 standartiem, lai novērstu mitruma iekļūšanu un rūsas migrāciju. Atvērtā-struktūras auklas ģeometrija ļauj gumijai pilnībā iekļūt starp atsevišķiem pavedieniem.
Gumijas savienojumi:Dabiskā kaučuka (NR), stirola-butadiēna kaučuka (SBR) un polibutadiēna kaučuka (BR) maisījums, kas pastiprināts ar augstas-struktūras oglekli un anti-oksidantiem. Salikšana dod priekšroku stiepes modulim, plīsuma izplatīšanās pretestībai un elastībai cikliskās slodzes apstākļos.
Ēku celtniecība:Vairāki-ruļļu precīzi kalandrēti slāņi ar datora-vadāmiem spriegošanas blokiem auklas izlīdzināšanas laikā, novēršot iekšējo nevienmērīgo sprieguma sadalījumu visā jostas platumā.
Performance
Dinamiskā savienojuma efektivitāte:Sasniedz līdz pat 95 procentiem no sākotnējās siksnas pārraušanas slodzes, ja savieno, izmantojot standarta pakāpju vulkanizācijas procedūras.
Noguruma izturība:Iztur vairāk nekā 2,5 x 10^7 dinamiskos locīšanas ciklus pār skriemeļiem bez auklas-gumijas atdalīšanas.
Asaru izplatīšanās indekss:Augsta izturība pret garenvirziena plīsumu izplatīšanos, kad svešķermeņi caurdur augšējo vāku.
Darba temperatūras diapazons:-30°C līdz +80°C (pieejamas īpašas karstumizturīgas kategorijas līdz +150°C / īsas virsotnes līdz 200°C).
Lietojumprogrammas
Pazemes un virszemes ieguve:Vara rūdas, dzelzsrūdas, zelta un boksīta sauszemes transports no bedres uz pārstrādes rūpnīcu.
Karjeru izstrāde un agregāti:Granīta, bazalta un kaļķakmens pildvielu liela-tonnāžas kustība.
Lielapjoma porti un termināļi:Kuģu-iekraušanas un izkraušanas sistēmas, kas apstrādā ogles, klinkeru un neapstrādātus minerālus ar lielu caurlaides ātrumu (līdz 6,0 m/s).
Cementa rūpnīcas:Neapstrādātu miltu, kaļķakmens un abrazīvās klinkera barības transportēšana.
Konveijera sistēmas saderība
Skriemeļa diametri:Minimālais cilindra diametrs, kas aprēķināts 125 xd (kur d ir auklas diametrs), lai novērstu priekšlaicīgu metāla nogurumu tērauda auklās.
Dīkstāves konfigurācija:Savietojams ar 35 grādu un 45 grādu trīs-rullīšu spriegotāju komplektiem un trieciena spriegojuma gultām iekraušanas vietās.
Pārejas attālums:Nepieciešams standarta pārejas attālums (1,5 m - 3.0 m atkarībā no St novērtējuma) starp spaiļu skriemeli un pirmo pilno-teknes spriegotāju, lai novērstu malu vada pār-izstiepšanos.
Apkopēja integrācija:Savietojams ar poliuretāna primārajiem/sekundārajiem asmeņu tīrīšanas līdzekļiem un rotācijas suku tīrītājiem bez vāka izgrauzšanas.
Produktu izvēles rokasgrāmata
Lai norādītu savai iekārtai pareizo tērauda auklas konveijera lenti, pārbaudiet šādas darbības ievades:
Aprēķināt maksimālo spriegumu (T_max):Izmantojot DIN 22101 vai CEMA aprēķinu modeļus, nosakiet palaišanas-, bremzēšanas un līdzsvara stāvokļa-darbības spriegojumu, lai atlasītu nepieciešamo St vērtējumu (piemēram, St 1250, St 2000).
Nosakiet seguma pakāpi pēc materiāla īpašībām:
- DIN Y: standarta abrazīvie materiāli (smiltis, grants, ogļu kopums-).
- DIN W: ļoti abrazīvi materiāli ar asām{0}}malām (cietais iezis, dzelzsrūda, vara rūda).
- DIN X: apvienots liels trieciens un spēcīgs nobrāzums.
Izvēlieties vāka biezumu:Match top cover thickness to maximum lump size, drop height, and material density. For lump sizes > 150 mm and drop heights > 3 m, specify top covers >= 8.0 mm ar triecienu-absorbējošiem slāņiem.
Ražošana un kvalitātes kontrole
Vada nospriegošana un izlīdzināšana:Automātiski lāzera{0}}vadāmie spriegošanas statīvi pirms vulkanizācijas saglabā vienmērīgu atstarpi visā tīklā, novēršot sānu izliekuma problēmas skriešanas laikā.
Vulkanizācijas process:Nepārtrauktas rotācijas preses vulkanizācijas līnijas izmanto datora{0}}uzraudzītus siltuma un spiediena profilus, nodrošinot vienmērīgu gumijas matricas šķērssavienojumu.
-Līnijas kvalitātes pārbaudē:
Rentgenstaru pārbaudes sistēmas skenē 100 procentus no jostas garuma reāllaikā,
Vulkanizēto paraugu destruktīvā pārbaude katrā partijā:stiepes pārrāvuma slodze, lobīšanās adhēzijas tests, nodiluma zudums (DIN ISO 4649) un pagarinājuma tests.
Standarti un testēšana
Ražots, pārbaudīts un sertificēts saskaņā ar starptautiskajiem rūpniecības standartiem:
ISO 1528/DIN 22131:Tērauda auklas konveijera lentes - Specifikācijas.
ISO 7622 / EN ISO 7623: Tērauda auklas konveijera lentes - Garenvirziena vilces pārbaude un adhēzijas pārbaude.
ISO 4649:Gumija, vulkanizēta vai termoplastiska - Nodilumizturības noteikšana.
ISO 37:Gumija, vulkanizēta vai termoplastiska - Stiepes sprieguma-deformācijas īpašību noteikšana.
Pielāgošana
Pārklājuma savienojumi:Pielāgoti sastāvi eļļas izturībai (NBR maisījumi), karstumizturībai (EPDM maisījumi līdz +150°C nepārtraukti) vai liesmas slāpēšanai, kas atbilst MSHA/CSA standartiem.
Malu konstrukcija: formētas gumijas malas vai grieztas malas, kas noslēgtas ar korozijizturīgām{0}} gumijas saistvielām.
Marķējums un identifikācija:Vulkanizētas skriešanas metra atzīmes, zīmols un centrālās{0}}līnijas indikatori apakšējā vākā izlīdzinājuma izsekošanai.
Iepakojums un piegāde
Iepakojums:Tērauda spoles, kas ietītas ar ūdensnecaurlaidīgu-izturīgu polipropilēna loksni, kas noslēgtas ar mitruma-barjeru.
Apstrāde:Spoles, kas iekrautas uz pastiprinātām tērauda šūpām vai A-rāmjiem, nostiprinātas ar smagām-gabarīta tērauda lentēm, kas paredzētas konteineros vai atklātā-augšējā jūras kravām.
Savienojuma komplekti:Katrā ruļļu sūtījumā ir iekļauta atbilstoša nevulkanizēta starpgumija, pārklājuma gumija un remonta sloksnes pēc pieprasījuma.
FAQ
J: Kā noteikt, vai manam sauszemes konveijeram izmantot St 1600 vai St 2000 vērtējumu?
A: Izvēle ir atkarīga no maksimālā aprēķinātā jostas spriegojuma (T_max), kas iegūts no CEMA vai DIN 22101 formulām, ietverot drošības koeficientu no 6,7 līdz 7,5 pret auklas pārrāvuma izturību. Ja jūsu maksimālā aprēķinātā spriedze pie pilnas slodzes paātrinājuma pārsniedz 240 kN/m, ir nepieciešams St 2000, lai saglabātu darbības drošības rezervi.
J: Kāds ir tipiskais paredzamais kalpošanas laiks augstas{0}}trieciena dzelzsrūdas apstākļos?
A: Ja tas ir savienots pārī ar DIN W vai X pārklājuma pakāpi un pareizu triecienspriegojuma gultnes konstrukciju pārsūtīšanas punktos, kalpošanas laiks parasti ir no 4 līdz 7 gadiem atkarībā no gada tonnāžas, darba stundām un apkopes prakses.
J: Kā tiek novērsta iekšējā vada korozija, ja augšējais vāks ir pārdurts?
A: Tērauda auklām ir atvērta{0}}spirālveida konstrukcija, kur gumijas maisījums vulkanizācijas laikā pilnībā iekļūst starp atsevišķiem stieples pavedieniem. Šī iekapsulācija izolē atsevišķus vadus, neļaujot mitrumam migrēt gareniski gar vadu pat tad, ja notiek lokāla ūdens iekļūšana.
J: Kāds ir minimālais skriemeļa diametrs, kas nepieciešams St 3150 siksnām?
A: St 3150 ar standarta auklas diametru (parasti aptuveni 7.2 - 8.0 mm) minimālais ieteicamais piedziņas skriemeļa diametrs ir 125 x d. 8,0 mm auklai minimālais skriemeļa diametrs ir 1000 mm, lai novērstu pārmērīgu lieces spriegumu uz tērauda pavedieniem.
J: Vai šīs jostas var salabot, izmantojot standarta lauka vulkanizācijas aprīkojumu?
A: Jā. Lauka savienošanai nepieciešama pakāpeniska-pa-vulkanizācija, ievērojot standarta tērauda auklas savienojuma soļu diagrammas (atbilst auklas pakāpiena garumam un tilta izmēriem). Nepieciešamas specializētas apsildes preses, kas atbilst lentes platumam un spiediena rādītājiem.
J: Kāda dokumentācija tiek nodrošināta ar katru ražošanas partiju?
A: Katrā sūtījumā ir iekļauts sertificēts Mill Test Certificate (MTC), kurā ir sīki aprakstīti faktiskie pārrāvuma izturības testa rezultāti, gumijas stiepes izturība, stiepes pagarinājums, nodiluma zudumu vērtības, adhēzijas testa rezultāti un 100 procentu rentgena pārbaudes pārbaudes ziņojumi.
Pieprasīt cenas piedāvājumu
Lai saņemtu oficiālu piedāvājumu, kas pielāgots jūsu konveijera sistēmas prasībām, lūdzu, norādiet šādus tehniskos parametrus:
Stiepes izturības klase (St vērtējums vai maksimālais darba spriegums)
Jostas platums un kopējais garums uz ruļļa
Augšējā un apakšējā vāka biezums un DIN nobrāzuma pakāpe (piemēram, DIN Y, W, X)
Ekspluatācijas apstākļi (transportējamais materiāls, maksimālais gabaliņa izmērs, kritiena augstums, siles leņķis)
Galamērķa osta (Incoterms 2020 priekšroka)
